一、 需求描述
国家电网公司要求在线路工程和变电工程现场布置人员管理系统（设置固定或移动式信息采集设备等软硬件系统），对工程现场的人员、车辆、重要工器具的进出场信息以及重要施工区域的人员定位信息进行全面实时记录，并通过基建管理系统将相关数据信息共享到各级基建管理部门，从而推动到岗到位、同进同出等管理要求落实到位，提升工程现场管控能力。
在工程现场层面，系统部署功能要求如下：
（1）实现人员进出场信息管理和记录
对现场常驻/临时人员信息进行动态管理，初始人员信息来源于基建管理系统人员花名册，用户根据需要自行添加，并进行证卡制作（含二维码标签）。人员持卡进出场，由门禁/采集装置自动生成进出记录。系统中可查看人员进出场情况、出入证发放情况、人员动态统计及人员构成信息。可通过智能手机扫描二维码标签进行人员信息查验。
（2）实现车辆进出场信息管理和记录
对现场常驻/临时车辆信息进行动态管理，进行车辆信息录入及证卡制作（含二维码标签）。车辆通过门禁/采集装置自动生成进出记录。系统中可查看车辆进出场情况、出入证发放情况及车辆动态统计信息。可通过智能手机扫描二维码标签进行车辆信息查验。
（3）实现重要工器具进出场信息管理和记录
对施工现场的机具进行动态管理，进行机具信息录入及二维码标签制作。可进行机具管理台账录入和查看。可通过智能手机扫描二维码标签进行机具信息查验。
（4）实现重要施工区域人员定位信息实时记录
可通过系统在施工现场设定监控区域，将人员与定位设备关联，进行人员位置和轨迹查询，实现跨区记录与告警、临近记录与告警。
二、建设目标
根据国家电网公司关于全面推广应用工程现场人员管理系统的通知的要求，线路工程和变电工程施工现场，设置固定或移动式信息采集设备等软硬件系统，对工程现场的人员以及车辆、重要工器具的进出场信息以及重要施工区域的人员定位信息进行全面实时记录，并通过基建管理系统将相关数据信息共享到各级基建管理部门，从而推动到岗到位、同进同出等管理要求落实到位，提升工程现场管控能力。人员管理系统由公司统筹安排，统一规划，统一技术规范，统一管理要求。
三、建设内容
1、基础信息管理
系统在现场安装后，首次使用需要在基建管理系统中进行注册，注册后从基建管理系统中同步工程基本信息、工程项目部信息、工程参建单位、现场人员花名册等基础信息。工程基本信息统一在基建管理系统中维护。
工程基本信息：
自动从基建管理系统同步现场工程相关的输变电工程、单项工程、施工标段的基本信息。
工程参建单位：
自动从基建管理系统同步现场工程相关的设计、监理和单位信息。
工程项目部信息：
自动从基建管理系统同步现场工程相关的业主、监理和施工项目部信息。
现场人员花名册：
自动从基建管理系统中读取现场人员花名册。
2、现场人员管理
工程现场人员先从基建管理系统中同步，对于新增的项目部人员、分包单位人员及临时人员，现场系统将数据同步到基建管理系统中。
人员身份证信息读取：
通过身份证读卡器读取人员的信息，读取人员姓名、身份证号、民族等基本信息，既保障了采集数据质量，也降低的信息录入的工作量。
项目部人员登记：
通过身份证读卡器读取项目部人员基本信息，完善人员单位名称、所在项目部、血型、联系方式等信息即可完成项目部人员登记，并现场拍摄人员照片。
分包人员登记：
通过身份证读卡器读取分包人员基本信息，完善分包单位名称、特殊工种类别、入场安全考试成绩等信息，并现场拍摄分包人员照片。
临时人员登记：
通过身份证读卡器读取临时人员基本信息，并录入事由、临时人员分类等信息。
常驻人员出入证查询：
查看项目部人员、施工班组成员（包括分包人员）的出入证发放信息，具体有人员出入证卡号、有效期限等信息。
临时人员出入证查询：
查看进出现场的临时人员的出入证信息，具体有人员使用出入证卡号、使用时间等信息。
3、现场车辆管理
项目部车辆、分包单位车辆、送货车辆、临时特种作业车辆等需要进出现场的车辆必须在系统中登记、办理证件后才能进入现场，登记的车辆信息将同步到基建管理系统中。
常用车辆登记：
登记项目部车辆、分包单位车辆等常期需要进入现场车辆的登记车辆责任人员基本信息、车辆类型、牌照号等信息。
临时车辆登记：
登记送货车辆、临时特种作业车辆等需要临时进出现场的车辆的责任人基本信息、车辆类型、牌照号、进场事由等信息。
常用车辆出入证查询：
查看常用车辆出放证发放情况，具体有出入证卡号、使用时间、有效期限等信息。
临时车辆出入证查询：
查看时间车辆出放证发放情况，具体有出入证卡号、使用时间等信息。
4、现场证件管理
人员、车辆登记信息后，需要办理出入证才能进入现场。证件制作时，现场系统提供制作证件需要的人员、车辆信息。证件制作好后，发放给相关人员并在系统中作好记录。
进行制证时，系统默认只提供新增现场人员、分包人员、临时人员、常用车辆、临时车辆以及未办理证件人员、车辆的基本信息，方便选择相关人员、车辆进行制证。
人员证件制作：
项目部人员、施工班组成员（包括分包单位人员）等常用人员信息卡包括人员照片、姓名、工种、单位等和二维码信息。证件制作好后，将打印好的人员信息卡与闸机RFID卡组合成为现场人员出入证发放给现场人员，现场人员凭出入证进出施工现场。临时人员的只包含闸机RFID卡，不打印人员信息卡。
车辆证件制作：
常驻车辆出入证由闸机RFID卡和打印的车辆信息卡组成，车辆信息卡上打印的信息包括使用人员照片、姓名、单位等和二维码信息。临时车辆出入证只包含闸机RFID卡，不打印车辆信息卡。
证件补办：
人员、车辆证件丢失时，可以进行证件补办，补办时系统自动注销之前证件。
证件注销：
当人员、车辆退出现场时，需要将证件卡进行注销，注销后该卡不能再刷卡进出场。
5、进出场管理
现场系统读取变电闸机子系统和线路人员出入子系统中相关验证信息和刷卡记录，变电闸机子系统、线路人员出入子系统需要符合现场系统接口数据规范。
人员、车辆身份验证：
施工人员、车辆驾驶人员手持出入证刷卡，有效人员及车辆开启放行，无效人员及车辆无法进入。
人员刷卡记录：
获取的有效进出记录将被缓存在控制管理器中，通过在线方式同步至现场系统。
人员进出场信息：
根据人员刷卡记录，生成人员每日进出场记录信息，具体包括人员证号、证件卡号、进出场时间等信息。
车辆刷卡记录：
有效进出记录将被缓存在控制管理器中，通过在线方式同步至现场系统。
车辆进出场信息：
根据车辆刷卡记录，生成车辆每日进出场记录信息，具体包括车牌号、证件卡号、时间等信息。
6、施工机具管理
施工机具登记：
施工机械、工器具等进出场前需要登记，登记后施工机械、工器具将同步至基建管理系统，自动生成施工机具进出记录。
施工机具信息卡：
施工机械、工器具进入现场前需要办理施工机械、工器具信息卡，信息卡包含责任人基本信息、施工机具类型等信息和二维码信息，信息卡固定在施工机械、工器具上。（根据实际工器具使用情况（磨损度不同），信息卡可采用软标签或钢制标签）
施工机具检试记录
施工机械、工器具检试情况，由施工项目部管理人员通过系统进行记录。
施工机具领用记录
记录施工机具的领用和归还情况。
7、业务查询统计
现场人员统计：
统计当前在场作业人员数量。
人员进出场统计：
统计某时间段内（时段可为周统计、月统计、年统计或自定义时间段）人员进出场情况。
现场车辆统计：
统计当前在场车辆数量。
车辆进出场统计：
统计某时间段内（时段可为周统计、月统计、年统计或自定义时间段）车辆进出场情况。
施工机具台账：
查看工程施工机械台账信息，可以查询某时间段现场施工机械的检验、使用、退场情况。
出入证发放记录：
查看现场人员、车辆出入证发放记录，可以按时间、项目部、人员等维度进行统计。
8、业务智能分析
现场人员分析：
分析人员的学历构成、性别构成、年龄构成、岗位构成、入场安全考试不合格人数等。
现场车辆分析：
分析常驻车辆的数量、本月新增的常驻车辆、本月常驻车辆入场车次、本月临时车辆入场车次等。
现场机具分析：
分析现场施工机具的分类构成。
现场数据查询：
可对省公司、建管单位、输变电工程、单项工程层级筛选，查看对应单项工程的人员、车辆、机具信息。
9、LED显示器展示
施工现场选择安装了户外P4全彩LED屏幕，大屏上显示现场人员、车辆实时统计信息。
10、移动应用展现（与基建管理系统对接）
通过移动应用端可以查看现场人员统计、进出场统计、车辆统计、车辆进出场统计、施工机具台账信息。
11、系统管理
系统初始化：
现场系统安装部署后，管理员使用该功能重置系统，使其恢复到初始状态。
工程现场注册：
现场系统与基建管理系统完成注册对接，自动获取工程、参建单位、项目部、人员等基础信息。
权限管理：
管理用户信息、用户角色信息、系统权限信息等。
接口管理：
现场系统对制证子系统、变电闸机及线路出入子系统之间接口进行配置。包括工程现场安装的所有闸机服务端IP及端口地址，便于现场系统同步人员、车辆证件信息。
系统日志：
使用该功能对所有日志进行分类查询，导出或者形成报表。系统日志主要有设备状态日志、系统操作日志等。
手动备份：
使用该功能完成系统全量数据备份、人员数据备份、车辆数据备份等。
数据更新：
系统联网时，自动与基建管理系统进行数据更新。
自动备份：
具有自动定时备份数据库功能。
系统升级：
现场系统可用升级包一键升级。
系统二维码（线路）：
将系统IP地址和工程施工标段编码生成二维码，提供给线路人员进出系统扫描后绑定到本系统。
四、技术方案
1、系统构架
根据上述需求，将系统分为软件平台和硬件设备两部分。其中软件平台包括人员管理系统工作站和基建管理系统工作站。现场硬件设备布置在现场相应部位，主要用于现场人员、车辆、机具的证件制作、信息自动采集与进出场通行控制；人员管理系统软件平台进行人员、车辆、机具的现场管理应用（含信息登记与维护、台账查看、现场人车机具构成分析与进出场数据统计等）；基建管理系统软件平台辅助开展同进同出、到岗到位、监理旁站等专业分析展现与业务应用。
其中部署在工程现场的为人员管理系统与硬件设备。架构如下：
2、线路工程硬件部署方案
线路工程现场主要布置工作站、制证设备、人员信息移动采集设备等，可实现线路工程人员进出场信息的“无干扰”记录。其中工作站、制证设备布置在施工项目部办公区，人员信息移动采集设备布置在施工作业区。如下图所示：
3、变电工程硬件部署方案
1）、变电工程现场硬件布置

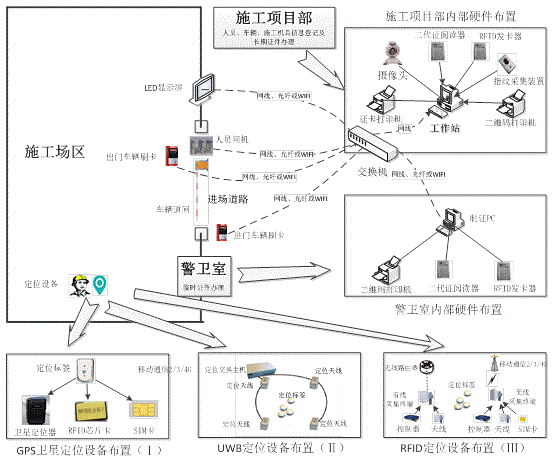

变电工程现场主要布置工作站、制证设备、人员闸机、车辆闸机等设备，可实现变电工程人员、车辆进出场自动实时记录。在此基础上，可选择配置临时制卡设备、人员信息移动采集设备、显示屏和定位设备。其中工作站、制证设备布置在施工项目部办公区，其他设备布置在施工作业区。如下图所示：
2）、变电工程系统配套措施
2.1） 雨棚
安装雨棚进行防雨防晒，延长人员闸机的使用寿命。场景图如下：
2.2） 施工警卫室（岗亭）
制作组装施工区警卫室。贯彻发文附件2《管理标准》要求：施工期间，施工项目部应在变电工程施工区警卫室设置专人对进出场实施全过程监督。场景图如下：
2.3） UPS电源
提供UPS，保证现场设备不间断供电。产品图如下：
2.4） 管线预埋及地面硬化
提供管线预埋及地面硬化基础施工。包括管线（穿线管）预埋、各类设备的基础硬化（人员闸机基础硬化、车辆道闸基础硬化、摄像头基础硬化、票箱基础硬化、LED显示器基础硬化）、线缆敷设等。
